FBN019 |
m² |
Entramado autoportante de placas de yeso natural (GRG), sistema ATT "EL ALTERÓN". |
26,93€ |
|

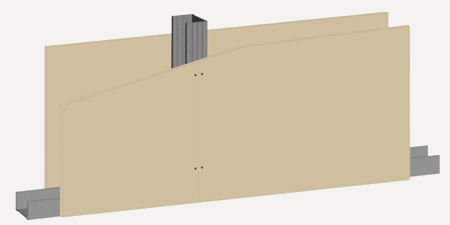

Tabique sencillo ATT "EL ALTERÓN" (13+49+13)/400 (49) (2 ATT Basic) con placas de yeso natural (GRG), formado por una estructura simple, con disposición normal "N" de los montantes; 62 mm de espesor total. |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt12pna080f |
m |
Banda estanca autoadhesiva, ATT "EL ALTERÓN", de espuma de polietileno reticulado de celdas cerradas, de 50 mm de anchura; para la estanqueidad de la base y el aislamiento acústico del perímetro en tabiques y trasdosados de placas. |
0,800 |
0,27 |
0,22 |
|
mt12pna050p |
m |
Canal 50 "EL ALTERÓN", de perfil metálico de acero galvanizado Z1 (Z140), fabricado mediante laminación en frío, 50x35 mm de sección y 0,6 mm de espesor, según UNE-EN 14195. |
0,800 |
1,61 |
1,29 |
|
mt12pna060p |
m |
Montante 49 "EL ALTERÓN", de perfil metálico de acero galvanizado Z1 (Z140), fabricado mediante laminación en frío, 49x50 mm de sección y 0,6 mm de espesor, según UNE-EN 14195. |
3,000 |
2,10 |
6,30 |
|
mt12pna025f |
Ud |
Fijación compuesta por taco y tornillo de cabeza avellanada, de 5x30 mm, "EL ALTERÓN". |
2,000 |
0,08 |
0,16 |
|
mt12pna010ga |
m² |
Placa de yeso natural (GRG), sin cartón, estándar / UNE-EN 13815 - 600 / 1200 / 13 / con los bordes longitudinales desiguales, ATT Basic "EL ALTERÓN", formada por un alma de yeso de origen natural reforzada por la inclusión en la masa de fibra de vidrio; Euroclase A1 de reacción al fuego, según UNE-EN 13501-1. |
2,040 |
4,66 |
9,51 |
|
mt12pna020k |
Ud |
Tornillo autoperforante ATT PP 25 "EL ALTERÓN", con cabeza de trompeta, de 25 mm de longitud, para instalación de placas de yeso natural (GRG) sobre perfiles de espesor inferior a 6 mm. |
36,000 |
0,02 |
0,72 |
|
mt12pna030yn |
kg |
Pasta de juntas ATT Hidro 30 MIN "EL ALTERÓN", de fraguado rápido (30 minutos), con aditivo hidrófugo; para aplicación manual o mecánica sin cinta de juntas. |
0,220 |
2,02 |
0,44 |
|
mt12pna040c |
Ud |
Cartucho de 300 cm³ de masilla monocomponente ATT "EL ALTERÓN"; para el sellado de encuentros perimetrales. |
0,067 |
3,35 |
0,22 |
|
Subtotal materiales: |
18,86 |
||||
|
2 |
Mano de obra |
||||
|
mo053 |
h |
Oficial 1ª montador de prefabricados interiores. |
0,299 |
18,13 |
5,42 |
|
mo100 |
h |
Ayudante montador de prefabricados interiores. |
0,129 |
16,43 |
2,12 |
|
Subtotal mano de obra: |
7,54 |
||||
|
3 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
26,40 |
0,53 |
|
|
Coste de mantenimiento decenal: 1,35€ en los primeros 10 años. |
Costes directos (1+2+3): |
26,93 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 13815:2007 |
1.6.2007 |
1.6.2008 |
1/3/4 |
|
Productos en staff (yeso fibroso). Definiciones, especificaciones y métodos de ensayo. |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA FBN019: ENTRAMADO AUTOPORTANTE DE PLACAS DE YESO NATURAL (GRG), SISTEMA ATT "EL ALTERÓN". MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA. Todo elemento metálico que esté en contacto con las placas estará protegido contra la corrosión. Las tuberías que discurran entre paneles de aislamiento estarán debidamente aisladas para evitar condensaciones. CARACTERÍSTICAS TÉCNICAS Suministro y montaje de tabique sencillo sistema ATT "EL ALTERÓN", de 62 mm de espesor total, con nivel de calidad del acabado Q2, formado por una estructura simple de perfiles de chapa de acero galvanizado de 49 mm de anchura, a base de montantes (elementos verticales) separados 400 mm entre sí, con disposición normal "N" y canales (elementos horizontales), a cada lado del cual se atornillan dos placas en total (una placa tipo ATT Basic en cada cara, de 13 mm de espesor cada placa). Incluso banda acústica; fijaciones para el anclaje de canales y montantes metálicos; tornillería para la fijación de las placas y pasta y cinta para el tratamiento de juntas. El precio incluye la resolución de encuentros y puntos singulares y las ayudas de albañilería para instalaciones, pero no incluye el aislamiento a colocar entre los montantes. NORMATIVA DE APLICACIÓN Montaje: CTE. DB-SI Seguridad en caso de incendio. CTE. DB-HR Protección frente al ruido. CTE. DB-HE Ahorro de energía. UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Antes de iniciar los trabajos, se comprobará que están terminadas la estructura, la cubierta y la fachada, estando colocada en ésta la carpintería con su acristalamiento. Se dispondrá en obra de los cercos y precercos de puertas y armarios. La superficie horizontal de asiento de las placas debe estar nivelada y el solado, a ser posible, colocado y terminado, salvo cuando el solado pueda resultar dañado durante los trabajos de montaje; en este caso, deberá estar terminada su base de asiento. Los techos de la obra estarán acabados, siendo necesario que la superficie inferior del forjado quede revestida si no se van a realizar falsos techos. Las instalaciones, tanto de fontanería y calefacción como de electricidad, deberán encontrarse con las tomas de planta en espera, para su distribución posterior por el interior de los tabiques. Los conductos de ventilación y las bajantes estarán colocados. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo y trazado en el forjado inferior y en el superior de los tabiques a realizar. Colocación de banda de estanqueidad y canales inferiores, sobre solado terminado o base de asiento. Colocación de banda de estanqueidad y canales superiores, bajo forjados. Colocación y fijación de los montantes sobre los elementos horizontales. Corte de las placas. Fijación de las placas para el cierre de una de las caras del tabique. Fijación de las placas para el cierre de la segunda cara del tabique. Replanteo de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones, y posterior perforación de las placas. Tratamiento de juntas. Recibido de las cajas para alojamiento de mecanismos eléctricos y de paso de instalaciones. CONDICIONES DE TERMINACIÓN. El conjunto quedará monolítico, estable frente a esfuerzos horizontales, plano, de aspecto uniforme, aplomado y sin defectos. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes. Se evitarán las humedades y la colocación de elementos pesados sobre las placas. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, siguiendo los criterios de medición expuestos en la norma UNE 92305. |
